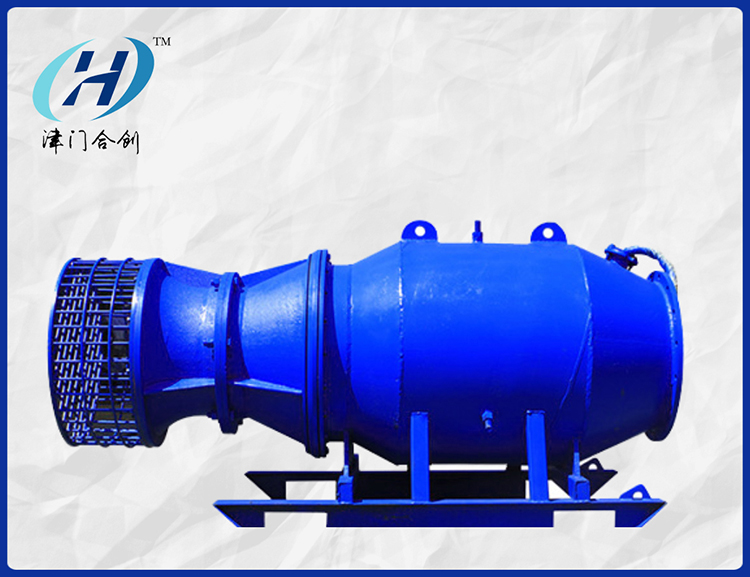

雪橇式潜水轴流泵
农田排灌之用,也可用于工况船坞、城市建设、供水工程、电站给排水、游乐场娱乐等。
流量范围: 350-20000m³/h
扬程范围 : 2-25m
功率范围 : 11KW-780KW
产品概述
性能参数
安装示意图
技术咨询
产品概述
雪橇式潜水轴流泵,是一款专门作用于江河湖泊、水库排洪的必要设备。这种水泵具有超大的流量,在水位上涨达到峰值时,可以自主的进行排水。潜水轴流泵流量可到上万立方米,雪橇式潜水轴流泵 可以卧式安装、斜拉式安装,并可配套做滑行轨道,或者安装便于移动的万向轮,在保证水泵正常使用功能和效率的基础上,使安装使用变得更加简单。

产品用途:
在农业中,用于灌溉与排水;在市政中用于排雨水、轻度污水;在工业中用于工艺用水、冷却水及原水供应;在水利中用于调水工程。适用于输送清水或者轻度污水。

产品使用条件:
电机额定电压380V,也可采用200~660V、3KV、6KV、10KV等,额定频率为50Hz,工作制为SI,绝缘等级为F级。

产品特点:
1、叶轮
叶轮采用目前先进的水力模型换算所得,性能优良、稳定、成熟。选择较小的nD值,汽蚀性能好,确保运行平稳。所选用潜水泵模型经技术鉴定,综合技术指标达到同类产品先进水平。

2、三重机械密封与双密封室专利技术
传统潜水电泵在叶轮与电机室之间只有一个油室,双密封室就是在油室与叶轮之间增加了一个空气缓冲密封室,即双密封室结构。油室中是两个独立的机封,叶轮处还有一道机械密封,总共有三套机械密封。这样当水由叶轮后的机封进入空气缓冲室时,水就沉积在缓冲室的低处,水无法进入油室,这就实现了水与电机室的完全隔离,保护了电机腔中的干燥环境,保护了油室中的轴承工作环境,极大地提高了产品可靠性。

3、防抬机与防反转装置
机组启动瞬间,潜水电泵电机起动力矩的反作用力矩,常常会使机组整体向相反方向旋转,对于低压潜水泵,防反转装置能解决这种问题。对于较大型的潜水泵,由于作用力大,正常启动都往往能使机组抬起来。把以设计有全密封的防抬机、防反转装置,而且使电缆完全与水隔离,即使长期使用后橡胶老化也不会泄漏。还配有渗漏积液排除装置,保持全密封装置中的干燥。

4、轴承
轴承采用滚动轴承,能够承受所有的轴向和径向负荷,并完全与泵输送的介质分开。在大型潜水电泵的轴承结构设计时,采取短圆柱滚子轴承不承受径向力,潜水电泵的轴向力由推力轴承来承受,用球轴承来防止轴向窜动的方案,并设置有轴承测温元件,保证电泵的稳定安全运行。

5、电机
高性鼠笼式感应电机,特别为潜水泵设计制造,符合GB755标准。电动机的功率等级符合IEC标准,外壳防护等级IP68,额定电压可分别按380V, 660V、3KV、6KV、10KV制造,额定频率为50Hz,工作制为SI,绝缘等级为F级,采用VPI真空压力浸渍工艺,具有很好的机械性能和可靠的防水性能。

6、冷却
潜水电泵潜入水中运行,其电机外壳直接将热量传到周围介质中,热量被周围的水流带走。大功率高压电泵电机,采用内风道散热技术,使得三相绕组温升低、温度场分布均匀。

7、监测装置
潜水泵装有多道保护装置,可把引线引至电控箱。保护装置有:过载、缺相、泄漏、超温、温度、浸水保护等(视泵的结构不同而有差别)。

性能参数
1-2105211022393A
1-2105211023003H
1-210521102321a5
备注:本产品随技术进步不断改进,以上所列参数和结构特性与实物差异之处以实物为准。
