潜水贯流泵
农田排灌之用,也可用于工况船坞、城市建设、供水工程、电站给排水、游乐场娱乐等。
流量范围: 250-15000m³/h
扬程范围 : 2-15m
功率范围 : 0.75kw-730kw
产品概述
性能参数
安装示意图
技术咨询

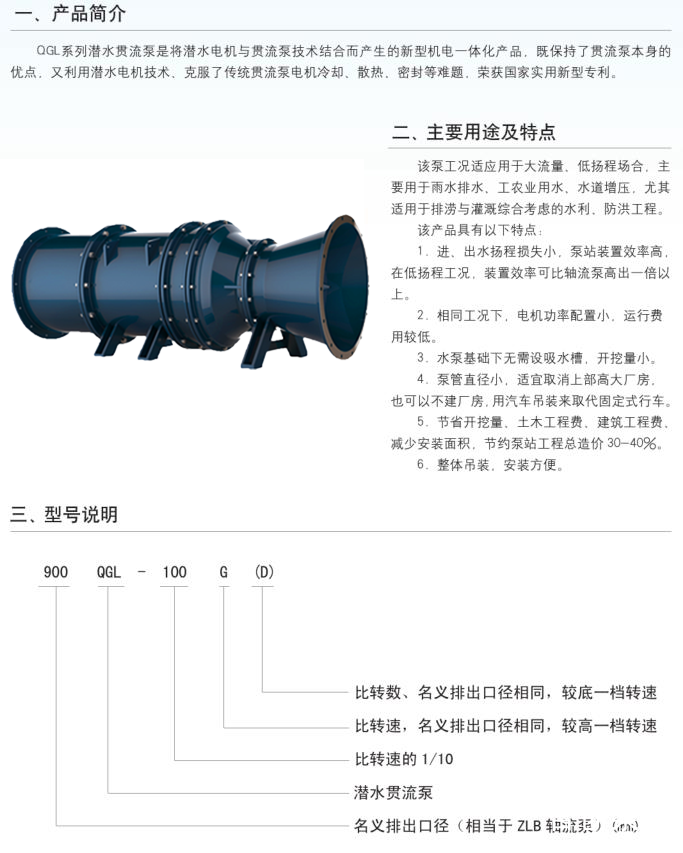

产品概述
潜水贯流泵是一种低扬程大流量卧式泵型,采用机泵同轴后灯泡式结构。潜水贯流泵是一种低扬程大流量卧式泵型,采用机泵同轴后灯泡式结构。
特点:
1、起吊高度小,泵房高度低,基础开挖深度低,有效减少土工及建筑工程投资。
2、进出水流道顺直,流道总水力损失小。
3、由于泵潜入水中,运行时噪音低、无高温,改善了工作条件且气蚀性能好。
4、其灯泡比远小于传统贯流泵,装置效率大为提高。
5、可实现整体调头安装及双向抽水。
6、具有良好的可维修性。
7、可实现遥控和自动控制。

安装方法

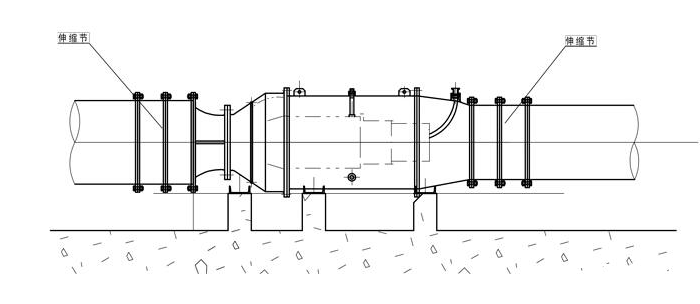

      贯流泵进口到出口呈简状。泵与电机同轴连接。泵段部分为轴流泵的叶轮部件、叶轮外壳和导叶体组合。电机安装在导叶体后面的灯泡体内,导叶体出口法兰接导流筒。将电机口周出水汇集成管状流出。叶轮外壳前和导流管后分别接前锥管和后锥管,构成贯流泵壳体。两个锥管的法兰尺寸相同。

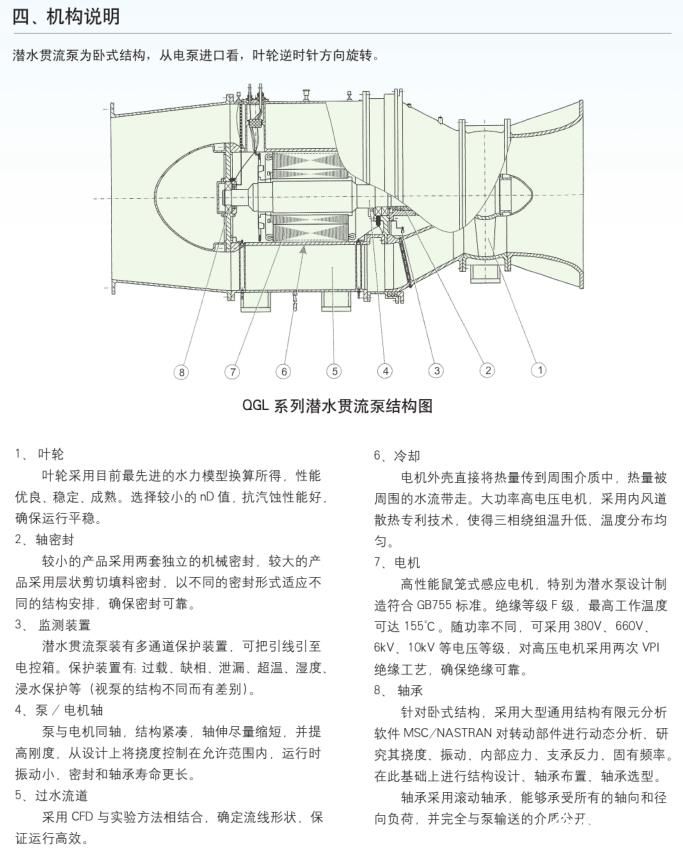

QGL/QGLS潜水贯流泵结构说明
    1、叶轮:叶轮采用目前最先进的水力模型换算所得,性能优良、稳定、成熟。选择较小的ND值,抗汽蚀性能好,确保运行平稳。
    2、轴密封: 较小的产品采用两套独立的机械密封,较大的产品采用层状剪切填料密封,以不同的密封形式适应不同的结构安排,确保密封可靠。
    3、监测装置:潜水贯流泵装有多道保护装置,可把引线引至电控箱。保护装置有:过载、缺相、泄露、超温、湿度、浸水保护等。
    4、泵/电机轴:泵与电机同轴,结构紧凑,轴伸尽量缩短,并提高刚度,从设计上将挠度控制在允许范围内,运行时振动小,密封和轴承寿命更长。
    5、过水流道:采用CFD与实验方法相结合,确定流线形状,保证运行高效。
    6、冷却:电机外壳直接将热量传到周围介质中,热量被周围的水流带走。大功率高电压电机,采用内风道散热专利技术,使得三相绕组温升低,温度场分布均匀。
    7、电机:高性能鼠笼式感应电机,特别为潜水泵设计制造符合GB755标准。绝缘等级F级,最高工作温度可达155℃。随功率不同,可采用380V、660V、6KV、10KV等电压等级,对高电压电机采用两次VPI绝缘工艺确保绝缘可靠。
    8、轴承:轴承采用滚动轴承,能够承受所有的轴向和径向负荷,并完全与泵输送的介质分开。

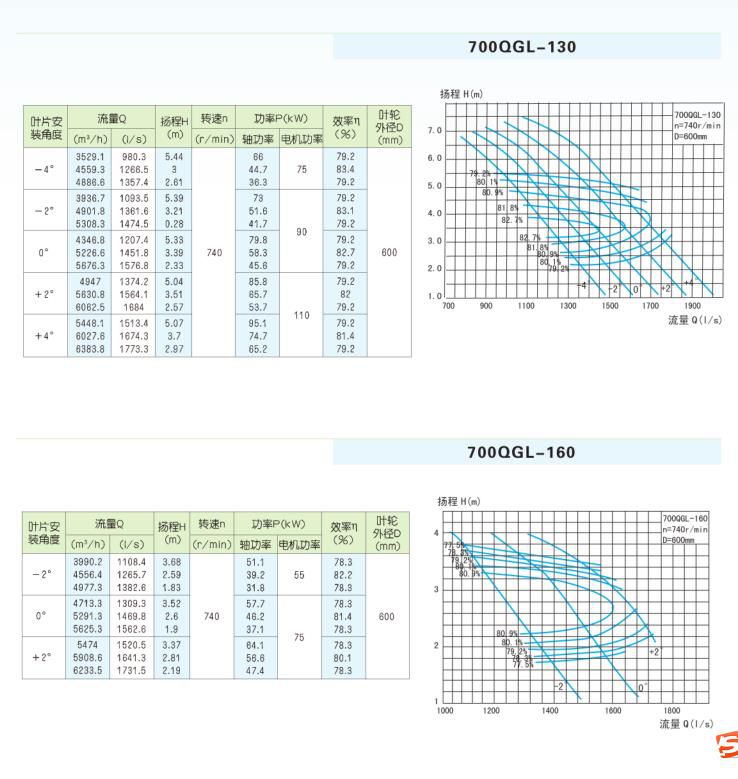

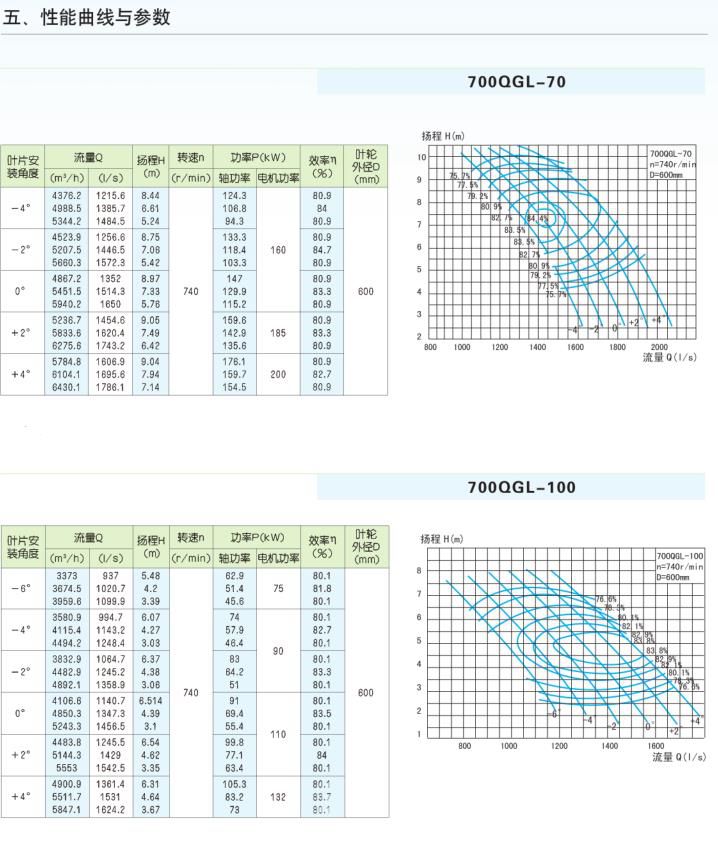

性能参数

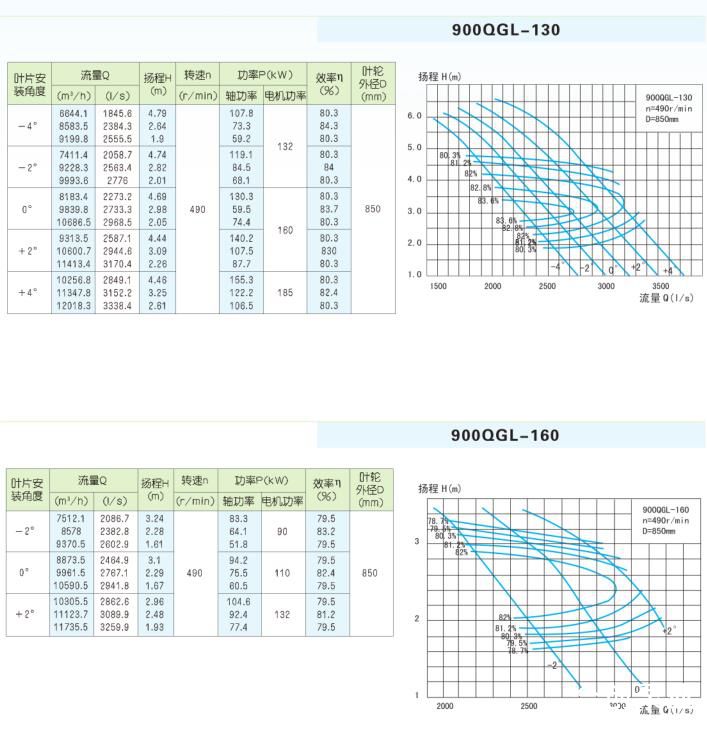

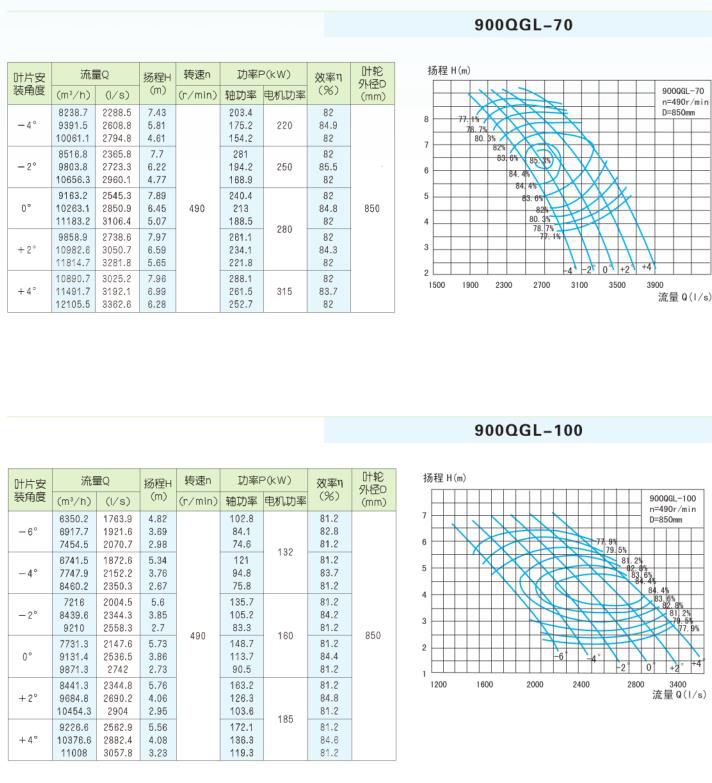

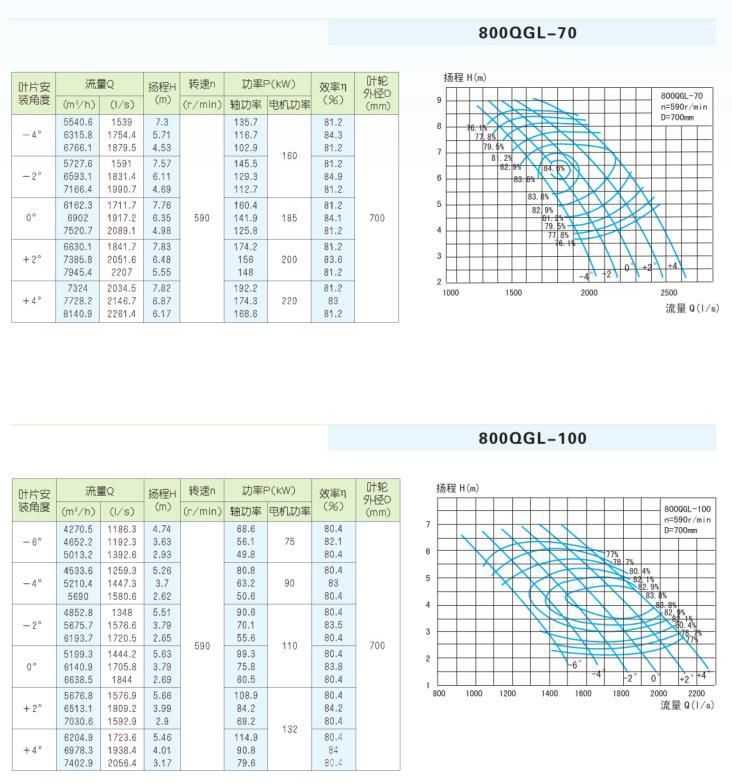

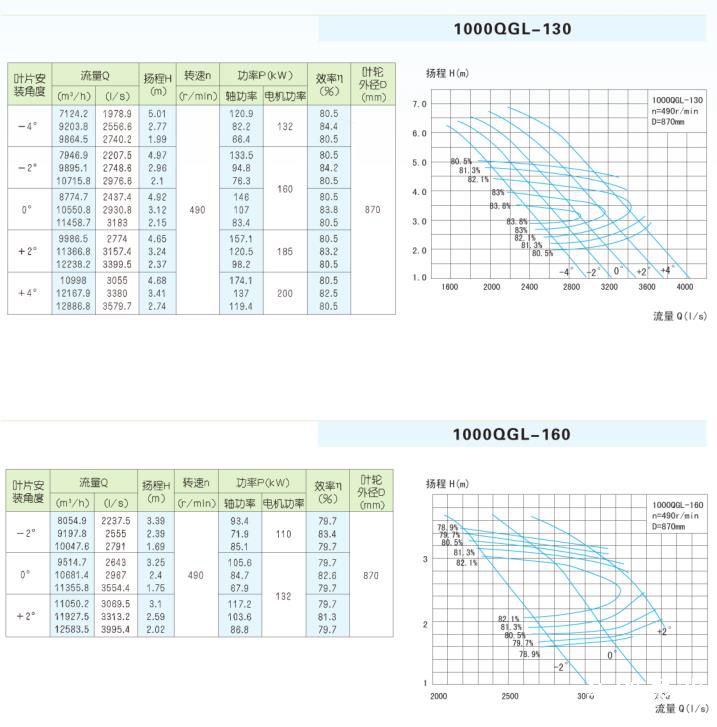

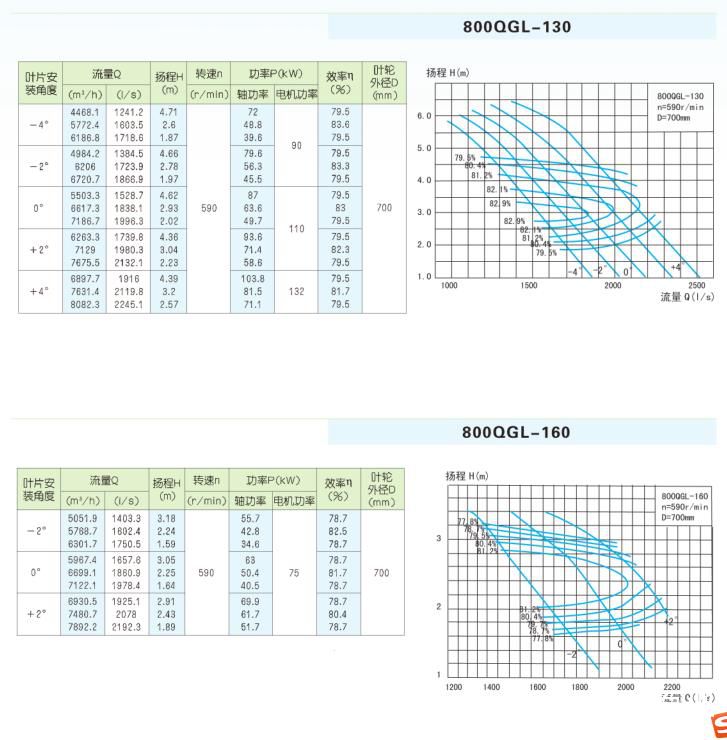

1-210521100545626
