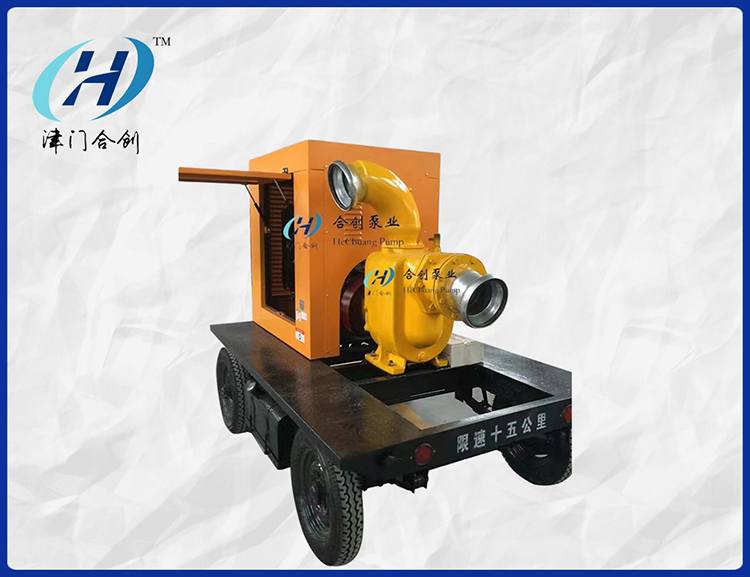

移动泵车 排水抢险泵
1、城市道路积水、下水道积水都可以运用该系列防汛抗旱潜水泵使用。 2、地铁工程、高铁工程、各种隧道工程各种工程隧道积水都可以使用该系列水利工程潜水泵。 3、城市管道工程公司在重修下水道工程需要临时排放地面下的积水时用该系列水利工程潜水泵也是最理 想的产品,因为它流量大重量轻方便使用者携带安装、省掉了人力物力是最理想的水利工程潜水泵。 4、各种需要流量大、潜水泵经常移动作业的地方选用该系列防汛抗旱潜水泵和水利工程潜水泵是最为合 适的选择。
流量范围: 500-600
扬程范围 : 10-20
功率范围 : 30kW
产品概述
性能参数
安装示意图
技术咨询
产品概述
一、自吸移动泵车配置

配置一台一体式应急拖式排水泵车,配置有柴油发动机、真空辅助自吸式离心污水自吸泵,为应急抢险排水提供保障;流量500-600方、扬程10-20米、无需灌引水自吸高度8-9米直接启动发动机60秒内即可出水 。

二、自吸移动泵车拖车配置

1、两轮式拖车车桥;

2、汽车轮胎;

3、拖车配置有刹车系统;

4、前部配置可上下调节的牵引臂架装置,可使用不同的牵引底盘;

5、单轴双轮平板拖车,手动制动系统,高速实心耐油公路轮胎,拖挂式移动泵需要车辆牵引行走,由于车辆在户外作业,各种恶劣环境和地势都存在,为了车辆的使用安全,我们在两侧安装了手动支腿,车辆在遇到地势不平时,这时候支腿就起到了很好的作用,把支腿伸出来,车子就不光是靠轮胎来支撑,还有支腿做保护,大大提高了车辆的安全和稳定系数,相当于车子上了双。

三、自吸移动泵车防雨箱配置

箱体结构合理,采用厚度2.0mm镀锌钢板制作,每块钢板都经过喷砂防锈、防腐处理,经300°高温喷塑烤漆工艺,具有防锈、防风、防雨功能,车厢前后设置有进风、排风百叶窗,箱体两侧设有设备检修工作门;

箱体顶部配置有警示灯,箱体内配有固定式的吸顶LED操作照明灯;

四、自吸移动泵车柴油发动机配置:

1、发动机额定功率:72 KW;

2、冷却方式:水冷;

3、气缸数:4缸;

4、气缸排列方式:直列;

5、冲程:4冲程;

6、燃油消耗率:206g/kw.h;

7、油箱容积:120L;

8、柴油机型号:WP4.1D80E200

9、额定转速:1500r/min

10、启动方式:电启动+机械储能

11、蓄电池:DC 24V电启动

12、调速方式:机械调速

13、充电方式:机身+市电智能充电

14、排气温度:≤70℃

15、表面温度:≤150℃

16、工作环境温度:满足50℃

17、排量:4.1L

五、自吸移动泵车柴油机控制系统:

1、可显示发动机的转速、水温、油压等参数;

2、故障报警(超速、水温过高、油压过低,紧急停机报警等);

控制面板设置有紧急停机暗按钮

六、自吸移动泵车柴油机配置

水泵采用250YDBC500-15型真空辅助自吸式离心泵;

1、水泵额定流量:500m3/h;流量800m3/h

2、额定扬程:15米;扬程20米

3、吸程:9m;

4、水泵配备有无水干转保护系统,保护水泵的叶轮在泵腔内没有液体高速旋转的情况下,不会对机械密封、叶轮和泵腔造成损坏;(拥有利证书)

5、泵体材质采用HT铸铁,韧性和塑性较高。低温时,韧性向脆性转变,但低温冲击值较高,且有一定的抗温度急性变和耐蚀性;

6、离心泵轴、叶轮采用沉淀硬化奥氏体不锈钢,具有高强度、高韧性、高耐蚀性、高抗氧化性和优良的成型性、焊接性等综合性能;

7、叶轮可通过颗粒物直径100mm;

8、配置真空辅助系统、开机时自吸泵与真空泵同时一起运行、真空泵具有自动启停功能当自自吸移动泵车吸泵出水之后真空泵会自动停止当自吸泵进口管道负压偏低时真空泵自动启动、替代了市场原有的真空辅助自吸泵所采用的真空泵一直与自吸泵同时一起工作的弊端容易导致真空泵进水及疲劳运行导致的损坏。(拥有利证书)

9、启动发动机后,真空泵与水泵同时工作;

10、采用了全自动功能的真空辅助系统、保证了真空泵腔内不会进水而造成故障或损坏;

11、水泵配置真空辅助系统后,在吸程工作情况下,出水时间只需要30s;

12、真空辅助自吸装置无需额外的动力源,与发动机尾轴采用皮带轮用皮带连接皮带轮与真空泵之间设置了一个电子离合器与自动控制器连接自动控制器有一个液位传感器连接到了自吸泵上端的水箱当检测到有水时反馈给控制器信号使其控制离合器与真空泵皮带轮分离,分离后只是离合器与发动机同时启动;

13、配置真空泵辅助后的吸程可达到9m。

单自吸泵自身吸程能达到8米、当真空辅助故障时把泵里面加满水也能自吸8米高、(拥有多项利证书)。

七、自吸移动泵车进水管配置

自吸泵进水管采用10寸转换成2根6寸无钢丝内衬波纹管,进水管单管长度10米,抽水管与泵之间采用法式保尔接头连接,6寸水管总量轻方便移动是所有管道中适用性好的管道、抽水管与接头连接处安装两个夹式紧固夹具紧固处理,并在前端接缝处涂胶处理;

八、自吸移动泵车出水管配置

自吸泵排水管采用10寸转2个6寸耐高压的外合成纤维,长轴编织内衬PVC材质水管,耐磨、耐压,单管长度20米(配置4卷,总长80米),排水管之间采用轻便、耐摔的凸轮铝合金接头连接,排水管与接头连接处安装两个紧固夹具,双重保护;

性能参数
备注:本产品随技术进步不断改进,以上所列参数和结构特性与实物差异之处以实物为准。
